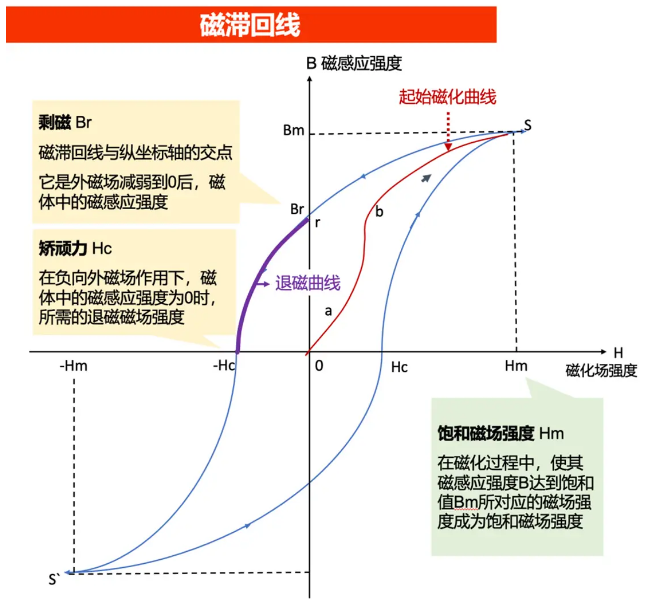

硬磁性材料，如釹鐵硼磁鋼，有兩個(gè)顯著特征，一是在外磁場(chǎng)作用下能被強(qiáng)烈磁化，另一個(gè)是磁滯，即撤走外磁場(chǎng)后硬磁材料仍保留磁化狀態(tài)，下圖為硬磁材料的磁感應(yīng)強(qiáng)度B與磁化場(chǎng)強(qiáng)度H之間的關(guān)系曲線。

當(dāng)磁場(chǎng)按Hs→Hc→O→-Hc→-Hs→-Hc→O→Hc→Hs次序變化，相應(yīng)的磁感應(yīng)強(qiáng)度B則沿閉合曲線S-HcS`HcS變化，這條閉合曲線被稱(chēng)為磁滯回線。

起始磁化曲線

圖中的原點(diǎn)0表示磁化之前硬磁物質(zhì)處于磁中性狀態(tài)，即B＝H＝0，當(dāng)磁場(chǎng)H從零開(kāi)始增加時(shí)，磁感應(yīng)強(qiáng)度B隨之緩慢上升，如線段oa所示，繼之B隨H迅速增長(zhǎng)，如ab所示，其后B的增長(zhǎng)又趨緩慢，并當(dāng)H增至Hs時(shí)，B到達(dá)飽和值Bs，這條紅色曲線稱(chēng)為起始磁化曲線。

磁滯

當(dāng)磁場(chǎng)從Hs逐漸減小至零，磁感應(yīng)強(qiáng)度B并不沿起始磁化曲線恢復(fù)到“0”點(diǎn)，而是沿另一條新的曲線SR下降，比較線段OS和SR可知，H減小B相應(yīng)也減小，但B的變化滯后于H的變化，這現(xiàn)象稱(chēng)為磁滯，磁滯的明顯特征是當(dāng)H＝0時(shí)，B不為零，而保留剩磁Br。

退磁曲線

當(dāng)磁場(chǎng)反向從O逐漸變至－Hc時(shí)，磁感應(yīng)強(qiáng)度B消失，說(shuō)明要消除剩磁，必須施加反向磁場(chǎng)，Hc稱(chēng)為矯頑力，它的大小反映磁性材料保持剩磁狀態(tài)的能力，紫色線段稱(chēng)為退磁曲線。

基本磁化曲線

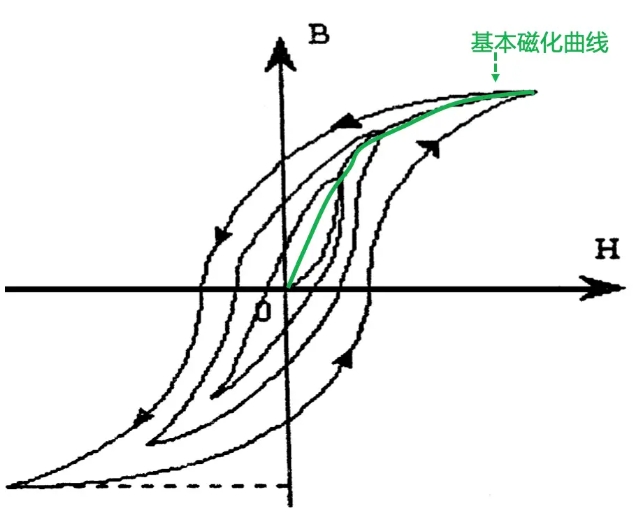

對(duì)同一鐵磁材料以不同的磁場(chǎng)強(qiáng)度Hm分別進(jìn)行多次反復(fù)磁化，可得到多個(gè)大小不等的磁滯回線，如下圖。將各磁滯回線的頂點(diǎn)連接起來(lái)，所得到的一條曲線稱(chēng)為基本磁化曲線或平均磁化曲線?；敬呕€和起始磁化曲線不是一條線，但二者差別不大，直流磁路計(jì)算時(shí)所用的磁化曲線都是基本磁化曲線。

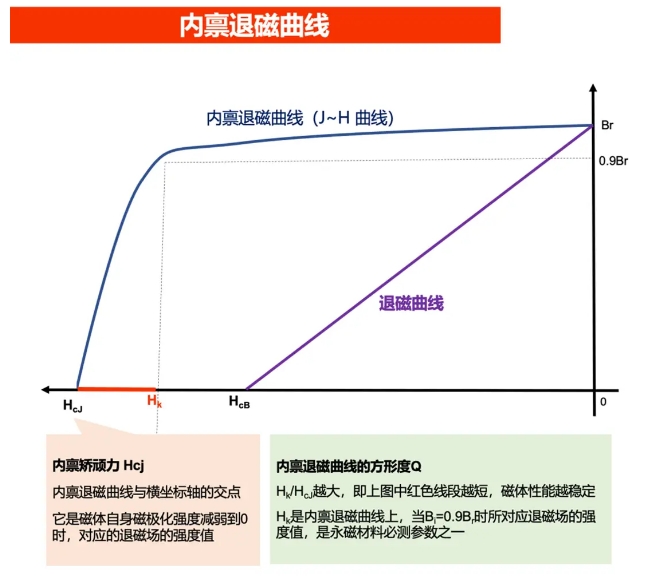

內(nèi)稟曲線

永磁材料在外磁場(chǎng)作用下被磁化后產(chǎn)生的內(nèi)在磁感應(yīng)強(qiáng)度，稱(chēng)為內(nèi)稟磁感應(yīng)強(qiáng)度Bi，又稱(chēng)磁極化強(qiáng)度J。描述內(nèi)稟磁感應(yīng)強(qiáng)度Bi（J）與磁場(chǎng)強(qiáng)度H關(guān)系的曲線是反應(yīng)永磁材料內(nèi)在磁性能的曲線，稱(chēng)為內(nèi)稟退磁曲線，簡(jiǎn)稱(chēng)內(nèi)稟曲線。

內(nèi)稟退磁曲線上磁極化強(qiáng)度J為0時(shí)，相應(yīng)的磁場(chǎng)強(qiáng)度稱(chēng)為內(nèi)稟矯頑力Hcj。

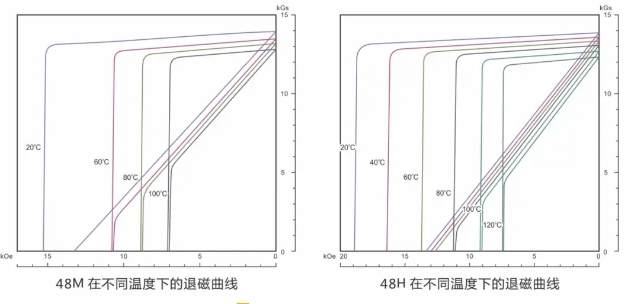

不同溫度下的退磁曲線

一般說(shuō)來(lái)，永磁材料生產(chǎn)廠家會(huì)提供各牌號(hào)產(chǎn)品在不同使用溫度下的退磁曲線，如下圖?？此茝?fù)雜，但本質(zhì)就是將多個(gè)退磁曲線和內(nèi)稟曲線放在一張圖上呈現(xiàn)。
